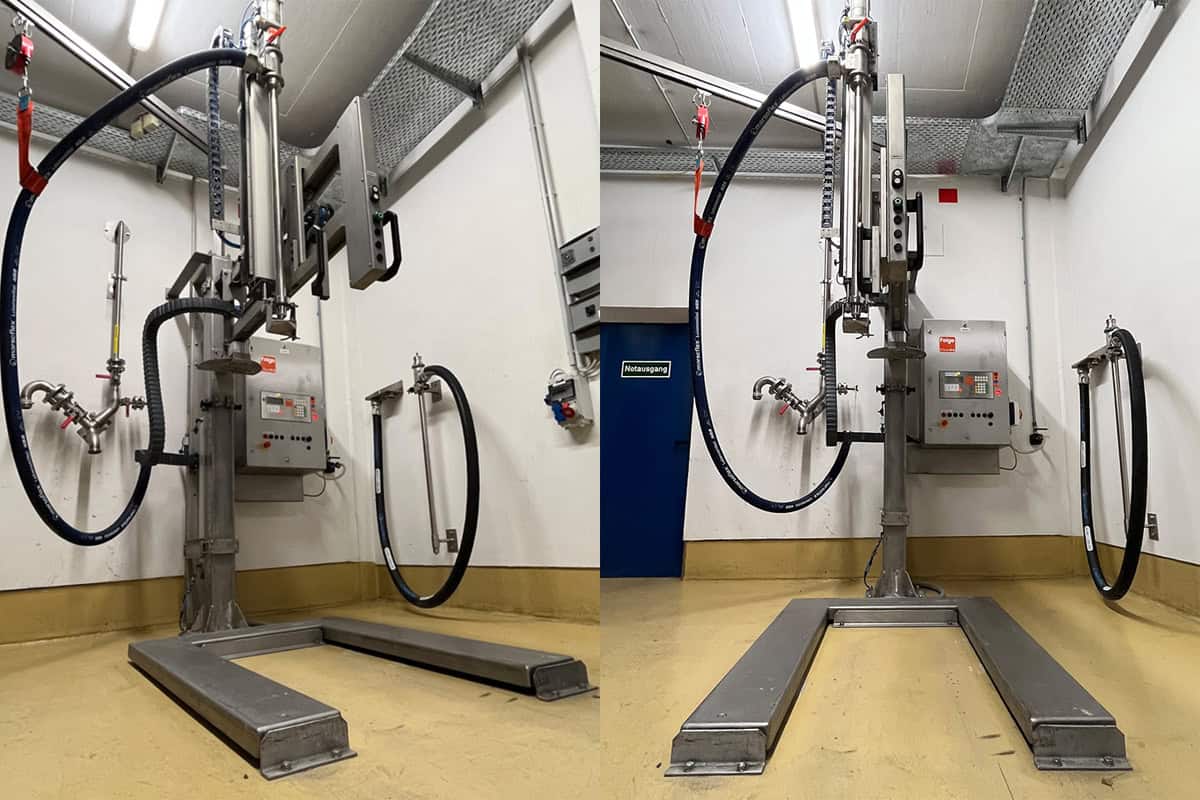

In unserem Bestand befinden sich vier Paletten-Abfüllanlagen, davon eine Ex-Ausführung am Standort Alter Galgen, eine in Produktion 3, eine im Tanklager Kosmetik und eine weitere im Tanklager LC.
Feste Paletten-Abfüllanlagen ermöglichen eine automatische und geeichte Befüllung von Fässern und Behältern von 60 bis 1.000 Liter Füllvolumen. Die Waagebereiche liegen bei 15 bis 300 kg und der Ziffernschritt bei bis zu 1500 kg. Zudem verfügen Paletten-Abfüllanlagen über selbstoptimierende Dosierprogramme, speicherbare Produktdateien sowie über ein SPS-Funktion für die Ansteuerung von Pumpen oder Ventilen.
Durch zyklische Überprüfungen wird auf sicherheitsrelevante Zustände der Fülleinheit geachtet. Auch Toleranzkontrollen sowie die Möglichkeit von Tara Kontrollen, Durchflusskontrollen und Füllzeitüberwachungen ist gegeben.
Stabile Edelstahl Säulen- und Rahmenkonstruktionen sind für die Abfüllstationen und die Behälterrollenbahnen als Staustrecke mit Lenkrollen und Bockrollen für den mobilen Einsatz vorhanden. Eine stufenlose Basishöhenverstellung ermöglicht das Umrüsten auf Behälterhöhen zwischen 600 und 1200 mm. Die Befüllung der Behälter erfolgt bei Produkte, die bei der Abfüllung Schäume oder explosionsfähige Gase bilden per Unterspiegelbefüllung.
Die Abfüllstation ermöglicht die Verwendung von unterschiedlichen Palettengrößen bis 1200mm x1200mm sowie die Speicherung von unterschiedlichen Gebinden, Abfüllprodukten und deren Abfülleigenschaften. Zudem können 1.000kg in fünf Minuten je nach Flüssigkeitseigenschaft befüllt werden, dabei liegt die Abweichung gemäß Eichgesetz bei 500g und die Toleranz der Paletten-Abfüllanlage bei 100g.
Funktionsbeschreibung der Abfüllmaschinen:
Die Fülleinheit wird zur Gebindehöhe eingerichtet und durch einen Bolzen fixiert. Danach wird jeweils eine Palette mit leeren Fässern oder ein leerer IBC der Füllstation mittels Hubwagen zugeführt. Die Fülleinheit wird mittels Fingerdruck zum ersten Abfüllspund positioniert. Nach Drücken der Starttaste tariert die Waage automatisch.
Der Füllrüssel senkt sich bis zur eingestellten unteren Position im Gebinde. Nun öffnet sich das Grobstromventil. Der Füllrüssel verharrt in seiner unteren Position so lange bis er mit Erreichen eines eingestellten Gewichtswertes wieder 5-10 cm nach oben fährt, jedoch steht der Füllrüssel immer in der Flüssigkeit. Die Aufwärtsgeschwindigkeit des Füllrüssels ist gewichtsgesteuert. Diese ist abhängig von der Gebindeabmessung und der Füllgeschwindigkeit. Umschaltung auf Feinstromabfüllung erfolgt bei Erreichen von 95 % des eingestellten Füllgewichtes.
Der Füllrüssel schließt, wenn das Sollgewicht erreicht ist und kehrt im Eilgang in seine obere Position zurück. Die Tropfenabfangung tritt in nun auch in Funktion.
So wie beschrieben wird nun ein Gebinde nach dem anderen auf der Palette befüllt.
